Applicazioni di Algebra Booleana

Giuliano Donzellini, Domenico Ponta

Sintesi minima di una funzione booleana

015080



v1.71

Data la seguente tabella di veritÓ:

X
Y
Z
T
F
0
0
0
0
1
0
0
0
1
1
0
0
1
0
1
0
0
1
1
0
0
1
0
0
0
0
1
0
1
0
0
1
1
0
0
0
1
1
1
1
1
-
-
-
1

Si sintetizzi, in termini AND-OR, la funzione minimizzata F = f(X,Y,Z,T), mediante l'uso di una mappa di Karnaugh.

Si disegni la rete utilizzando il seguente schema, da completare (un click sulla figura lo aprirà nel d-DcS):

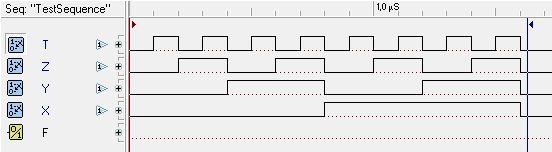

Terminato lo schema, si verifichi il corretto funzionamento della rete con una simulazione temporale che ne dimostri il funzionamento. Si suggerisce di utilizzare una sequenza di test come quella proposta nella figura seguente (disponibile nella finestra del diagramma temporale):
