Contatori e altre reti sequenziali

Giuliano Donzellini, Domenico Ponta

Analisi (su carta) e simulazione di una rete sequenziale (3)

035403



v1.71

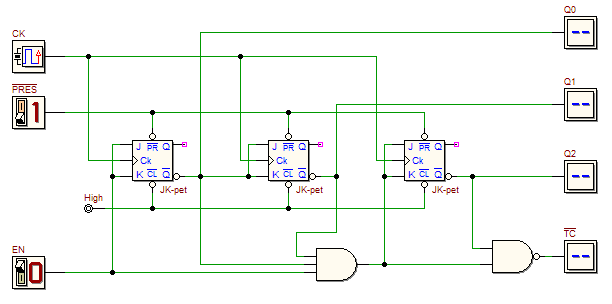

Si esegua, su carta, l'analisi temporale della rete sequenziale qui sotto riportata, scaricando e stampando la pagina fornita in PDF. Nella pagina sono riportate lo schema della rete e due diverse sequenze di ingresso (visibili anche nelle figure seguenti).

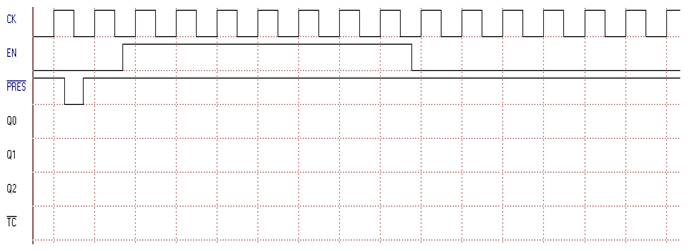

Sequenza temporale (A):

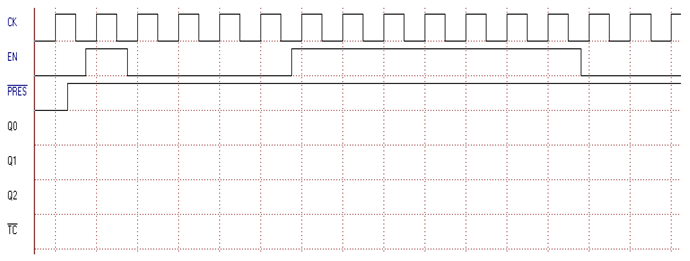

Sequenza temporale (B):

Si controlli la correttezza delle proprie soluzioni mediante simulazione temporale della rete. A tal fine, si apra lo schema da completare nel d-DcS. Nella finestra del diagramma temporale trovate, preimpostate, le due sequenze A e B. Nota: dal momento che la simulazione consente l'autoverifica dei risultati, non è necessario compilare una relazione.
